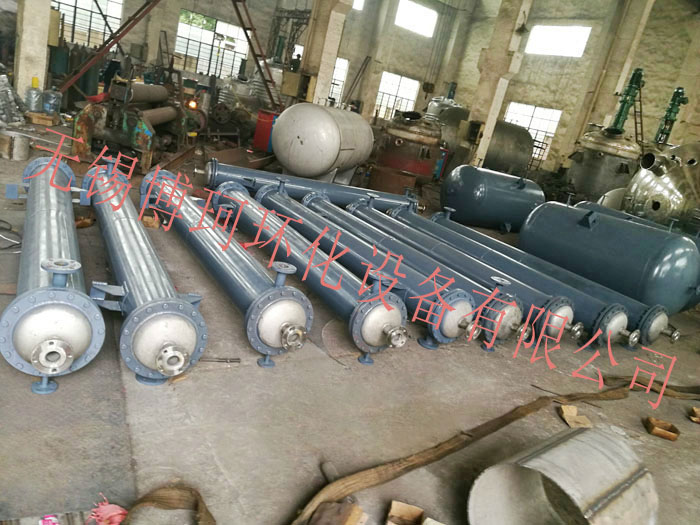

列管式换热器

  • 列管式换热器
  • 并联列管式换热器
  • 不锈钢列管式换热器
  • 管壳式换热器
  • 浮头式换热器
  • U型管换热器
  • U型管管束

概述
       列管式换热器按种类可分为固定管板式、浮头式、填料函式、U型管式、涡流热膜、折流挡板、多壳程。

固定管板式
       列管式换热器的结构比较简单、紧凑、造价便宜,但管外不能机械清洗。此种换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。
       一般在管壁与壳壁温度相差50℃以上时,为安全起见,换热器应装有温差补偿装置。但补偿装置(膨胀节)只能用在壳壁与管壁温差低于60~70℃和壳程流体压强不高的情况。一般壳程压强超过0.6Mpa时由于补偿圈过厚,难以伸缩,失去温差补偿的作用,就应考虑其他结构。

浮头式
       列管式换热器的一块管板用法兰与外壳相连接,另一块管板不与外壳连接,以使管子受热或冷却时可以自由伸缩,但在这块管板上连接一个顶盖,称之为“浮头”,所以这种换热器叫做浮头式换热器。其优点是:管束可以拉出,以便清洗;管束的膨胀不受壳体约束,因而当两种换热器介质的温差大时,不会因管束与壳体的热膨胀量的不同而产生温差应力。其缺点为结构复杂,造价高。

填料函式
       这类列管式换热器管束一端可以自由膨胀,结构比浮头式简单,造价也比浮头式低。但壳程内介质有外漏的可能,壳程中不应处理易挥发、易燃、易爆和有毒的介质。

U型管式
       U形列管式换热器,每根管子都弯成U形,两端固定在同一块管板上,每根管子皆可自由伸缩,从而解决热补偿问题。管程至少为两程,管束可以抽出清洗,管子可以自由膨胀。其缺点是管子内壁清洗困难,管子替换困难,管板上排列的管子少。优点是结构简单,质量轻,适用于高温高压条件。

涡流热膜
       涡流热膜列管式换热器采用新的涡流热膜传热技术,通过改变流体运动状态来增加传热效果,当介质经过涡流管表面时,强力冲刷管子表面,从而提高换热效率。同时这种结构实现了耐腐蚀、耐高温、耐高压、防结垢功能。其它类型换热器的流体通道为固定方向流形式,在换热管表面形成绕流,对流换热系数降低。
       它的特点在于经济性和安全性统一。由于考虑了换热管之间,换热管和壳体之间的流动关系,不再使用折流板强行阻挡的方式逼出湍流,而是靠换热管之间自然诱导形成交替漩涡流,并在保证换热管不互相摩擦的前提下保持应有的颤动力度。换热管的刚性和柔性配置良好,不会彼此碰撞,既克服了浮动盘管换热器之间相互碰撞造成损伤的问题,又避免了普通管壳式换热器易结垢的问题。

折流挡板
       为提高壳程流体流速,往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的折流挡板有圆缺形和圆盘形两种,前者常用。

多壳程
       列管式换热器必须从结构上考虑热膨胀的影响,采取各种补偿的办法,消除或减小热应力,根据情况采取相应的温差补偿措施。
